iSシリーズの取付方法(シンク下)

ユニットバス内にシンクやカウンターの上に載っている手洗いカランがある場合、その下側から取水します。

取付説明書@シンク下(PDFファイル1567KB) iS-01
取付説明書@シンク下(PDFファイル173KB) iS-02

スタッフブログにも取付工程を掲載しております。

作業前に!

・必ず部屋の給水・給湯バルブを閉めてください。(止水栓を閉めてください)

・モンキーレンチ、プライヤーなどをご用意ください。


作業内容は主に2つ。3点式ユニットバスのシンク下・カウンター下側と便器回りです。

   @まずは給水管・給湯管を取り外します。古いパッキンは水漏れの原因です。しっかり除去します。
   A分岐金具+フレキホースを取付。分岐金具に給水・給湯用ホースを取付。ネジをしっかり締め上げます。
   B分岐金具にパッキンを忘れずに。
  C次は便座回り。
   D便座裏のピンを取り外し。ゆっくり慎重にしないとピンが折れてしまいます。注意!

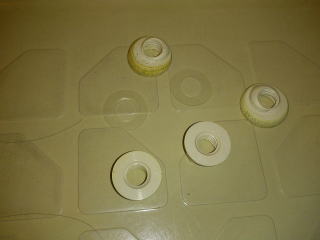

   E外したピン、クッション材はまた使うので、無くさないように。
   F便座を外した便器を拭き上げます。汚れが溜まりやすい箇所です。

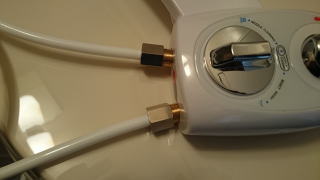

  GiS-02本体は便座に取り付ける前に、白い給水・給湯用ホースを取付けます。
(必ず袋ナットを忘れずに!)パッキン付接続金具をホースに取付。
 Hそのまま、袋ナットを本体部にねじ込んでいきます。

(湯水の接続場所を間違えないように!)

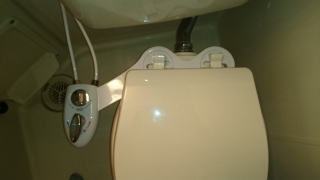

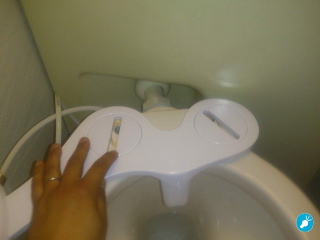

   IiS-02本体を付けてピンで便座に留める。(先に本体に給水・給湯ホースを付けて置くと作業がスムーズ)
   J便座が浮き上がる場合、隙間に同封のクッション材を付ける。(瞬間接着剤がお勧め)
これで完成です!


作業後に!

・必ず部屋の給水・給湯バルブを開けて、水漏れがないか確認してください。


スタッフブログにも取付工程を掲載しております。
